画曲面 命令 操作系统支持：Windows    所属类别：建模操作

先使用“设置曲面控制点”命令生成曲面，然后才能画出曲面。U向显示范围在“曲面U向起点”和“曲面U向起点”之间。V向显示范围在“曲面V向起点”和“曲面V向起点”之间。必须启用“#曲面坐标”才有效，不使用的时候需要关闭。如果需要使用法向量，必须启用“#自动法向量”才有效，不使用的时候需要关闭。

语法： 无返回值 画曲面 （画出模式， 曲面U向起点， 曲面U向终点， 曲面V向起点， 曲面V向终点）

参数名	描 述
画出模式	必需的； 整数型。参数值可以为以下常量： 6912、#点，将画出的多边形显示为点； 6913、#线，将画出的多边形显示为线段； 6914、#面，将画出的多边形显示为填充颜色的多边形。
曲面U向起点	必需的； 整数型。参数值应该介于 0 和“设置曲面等分网格”命令中的“U向等分数”之间。
曲面U向终点	必需的； 整数型。参数值应该介于 0 和“设置曲面等分网格”命令中的“U向等分数”之间。
曲面V向起点	必需的； 整数型。参数值应该介于 0 和“设置曲面等分网格”命令中的“V向等分数”之间。
曲面V向终点	必需的； 整数型。参数值应该介于 0 和“设置曲面等分网格”命令中的“V向等分数”之间。

　

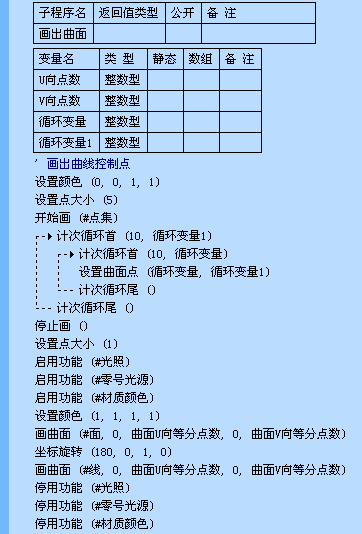

例程:

说明:

根据前面设定的坐标画曲面。

参见:例程
